+++Anstellwinkel und Lastvielfachanzeige AUASP-24KR+++


Automatischer Anzeiger des Lastvielfachen und des Anstellwinkels. Die Anzeige ist bestimmt zur Warnung der Besatzung über die Einnahme eines gefährlichen Flugzustandes.

Der Geber des Lastvielfachen befindet sich an der Decke des Frachtraumes am Spant 12/13.

Der Anstellwinkelgeber befindet sich links am Bug, außerhalb des Rumpfes, zwischen Spant 3 und 4.

Das Gerät wird mit Gleichstrom 28,5V und Einphasenwechselstrom 115V, 400Hz gespeist.

Das Zuschalten erfolgt nach dem Abheben des Bugrades, unabhängig von der Stellung des Einschalters.

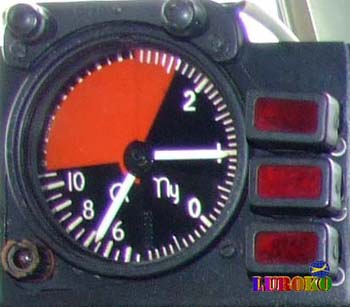

Das Anzeigegerät hat 2 Skalen:

• Linke Skala von 0-15° für den Anstellwinkel. Bei der Zeigerstellung im roten Sektor, nahe des kritischen Anstellwinkels, leuchtet das Feld „kritisches Regime“.
• Rechte Skala von –1 bis +3 für das Lastvielfache. Bei der Zeigerstellung im roten Sektor leuchtet die Signalisation „kritisches Regime“.
